河南碎石機廠家講述裝有垂直懸軸的錐形碎石機
具有新型結構的錐形碎石機，可以分作下列諸類：
1、裝有鉸式懸軸的碎石機（裝有陡軋頭）；2、裝有定軸的碎石機——短軋頭式；3、裝有下端承托軸的碎石機——蕈狀碎石機（裝有近平蕈狀的軋頭），

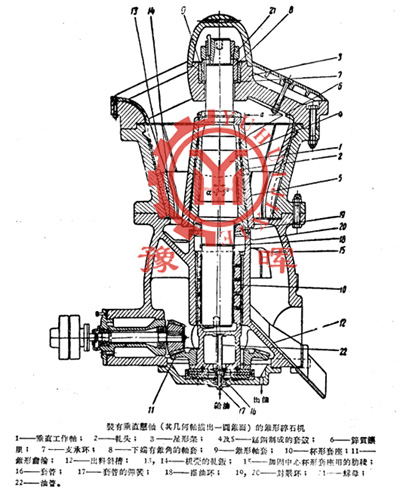

前列型錐形碎石機，如圖所示的，是其結構情況。這種碎石機的主要部分是：
1、機殼，其中間一段形成軋臼；2、裝有活動陡軋頭的垂直工作軸；3、傳動機構；4、潤滑裝置。
這種錐形碎石機，垂直工作軸1系掛在星形架3（是碎石機機殼的上部）上，該軸利用固裝在其上端的，并支承在軸套8上的螺母懸掛起來；軸套8的下端，支承在支撐環7上，這是一種具有球形的支承表面，而其側面這支撐在錐形軸套9上。所指出的這種懸掛方式，可以允許轉軸作空間擺動。
碎石機的軋頭2，系套在工作軸的中部，裝有用錳鋼制成的套段4和5，套數系支承在軋頭下端的精整圈緣上，要想加強套殼與軋頭兩者之間的全部空隙中，注以鋅質鑲里6。
在錐形碎石機的工作軸下端，可以自由插在軸承中旋轉的杯形套座10中，套座10系裝在機殼下部中央，利用出料斜槽和肋棱與機殼壁相連。明天繼續講述這種錐形碎石機……
