河南豫暉碎石機廠家作為河南地區有名的碎石設備生產廠家，所生產的設備不僅質量高，價格優，且售后服務優異，為需要的用戶提供較具價值的產品，圓每一個用戶的致富夢。我們都知道，破碎機之所以能夠工作，離不開其重要的部件傳動結構。那么對于傳動結構的設計你是否了解呢？河南豫暉碎石機技術部專家以輥式破碎機為例為你講解破碎機的傳動機構設計方案。
輥式破碎機是河南豫暉近年來較新設計的新型破碎機，該破碎機是利用擠壓破碎的原理設計的。左上圖所示為兩個相向轉動、轉速大小相同的輥?zhàn)优c物料被破碎的機構簡圖，物料經過兩個相向轉動的輥?zhàn)雍蟊黄扑椋?dāng)遇到不能破碎的物料時，一個輥?zhàn)幼屛�，將不能破碎的物料放過去，為此，可讓位輥?zhàn)油ㄟ^液壓油缸支承，在輥?zhàn)幼屛粫r，油缸溢流，之后，油缸被補充壓力油，輥?zhàn)訌?fù)位。

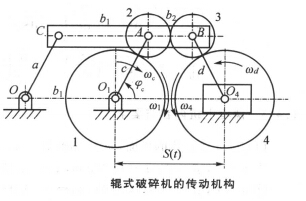

左下圖為一種輥式破碎機傳動機構的設計方案，圖中，CA=OO1=b1,AB=b2，O1ABO4為等腰梯形，O1CAO為平行四邊形，齒輪1、2、3和4為行星輪系，該種傳動可以實現時變軸距等速比傳動。
以上就是河南豫暉分享的關于輥式破碎機的傳動結構設計方案。如果你有疑問，歡迎咨詢客服人員。
文章出自河南碎石機網站：http://www.theuniformoutlet.org/，轉載注明出處
